Fundição-de baixa pressão
Fundição-de baixa pressão refere-se a um método de fundição em que um molde é colocado no topo de um recipiente fechado e ar comprimido é passado através do recipiente para criar uma baixa pressão (0,06-0,15 MPa) na superfície do metal fundido, fazendo com que o metal fundido suba do topo para preencher o molde e controlar a densidade. O método de fundição tem boa recuperação de contração, uma estrutura de fundição compacta e é fácil de fundir risers grandes,-de paredes finas e compactos. Não são necessários risers e a taxa de recuperação de metal é de até 95%. Não há poluição e é fácil de automatizar. Porém, o custo do maquinário é alto e a eficiência da produção é baixa. Geralmente é usado para fundir ligas não ferrosas.
princípio

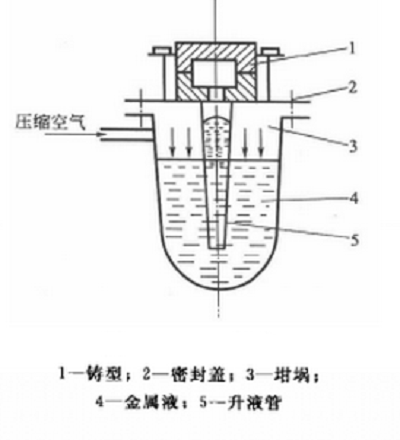

Figura 1 Princípio da fundição-de baixa pressão
Fundição-de baixa pressão
g é um método de fundição no qual uma liga líquida é pressionada de baixo para cima em uma cavidade do molde sob pressão e depois solidifica sob pressão para obter uma peça fundida. O princípio da fundição-de baixa pressão é mostrado na Figura 1 "Lei da fundição-de baixa pressão". kPa. Quando a peça fundida está completamente solidificada, a pressão do gás na superfície do líquido é liberada, fazendo com que o metal fundido que normalmente não está no riser e no corredor flua para o cadinho por sua própria gravidade, e então o molde é aberto e a peça fundida é removida.
O processo de produção de fundição de baixa-pressão inclui as quatro etapas básicas a seguir:
1) Fundir o metal e preparar os moldes ou peças fundidas.
2) Preparação antes do vazamento: inclui fechamento do cadinho (montagem da tampa de fechamento), retirada de escória do riser, medição do nível da água, verificação do fechamento, adequação do molde, reforço do molde ou molde de fundição, etc.
3) Verter: inclui elevar a água, encher o molde, prensar, endurecer, liberar a pressão e resfriar.
4) Desmoldagem: inclui a retirada do molde solto e a retirada da peça fundida.
Características
A fundição-de baixa pressão pode usar moldes de areia, moldes de ferro, moldes de grafite, etc. O processo de enchimento é diferente da fundição por gravidade, como fundição em molde de ferro e fundição em areia, e é diferente da fundição de alta-pressão e enchimento de alta-velocidade. Tem as seguintes vantagens:
1) O líquido metálico puro preenche o molde, o que melhora a limpeza da peça fundida. Como a escória geralmente flutua no metal fundido, e a fundição de baixa-pressão usa metal fundido sob o cadinho para preencher o molde com um riser, a possibilidade de entrada de escória na cavidade do molde é completamente evitada.
.
3) O metal fundido tem boa conformabilidade.
4) A peça fundida é forte e durável sob pressão, pode ser totalmente compensada pelo encolhimento e a estrutura da peça fundida é forte.
5) A taxa de recuperação de metal fundido é melhorada. Geralmente, o riser não é necessário, e o metal não derretido no riser pode fluir de volta para a panela e ser reutilizado, o que melhora muito a taxa de recuperação do metal fundido, que geralmente pode chegar a 90%.
6) Operação de produção simples, boas condições de trabalho, alta eficiência de produção, fácil mecanização e automação,
A fundição-de baixa pressão também tem desvantagens.
equipamento
O equipamento de fundição sob pressão de baixa-pressão é geralmente composto por uma máquina principal, um sistema de água, um forno de retenção, um dispositivo de pressão de líquido, um sistema de controle elétrico e um sistema de resfriamento de molde.
(1) Anfitrião
Uma máquina de fundição sob pressão em grande-escala-baixa pressão geralmente é composta de um mecanismo de fechamento, um mecanismo de extração do núcleo do molde, uma estrutura, um mecanismo de ejeção de fundição, um mecanismo de remoção, um mecanismo de limite de segurança e outras peças.
(2) Forno de retenção
Existem dois tipos principais de fornos de retenção: fornos de retenção do tipo cadinho-e fornos de retenção do tipo piscina de fusão-. Fornos de retenção, como cadinhos, incluem panelas de aço, panelas de aço, panelas compostas, etc. O forno de retenção de piscina fundida adota o princípio de ligação dos materiais sólidos do forno e aquecimento por radiação de carbono e silício. Possui características de grande capacidade, longa vida útil e fácil manutenção. É muito adequado para requisitos de produção contínua e é amplamente utilizado em máquinas de fundição modernas.
Existem dois tipos de contato entre o forno de retenção e a máquina principal: contato fixo e forno de retenção de elevação e movimento, que podem ser selecionados de acordo com as necessidades do processo de produção.
(3) Riser de líquido
O tubo ascendente é um canal para desviar e reduzir a compensação. Ele é fechado e conectado à tampa do cadinho de forma removível para formar um recipiente selado que pode suportar a pressão. Sob a ação da pressão do gás de trabalho, o metal fundido é colocado no molde e então pressionado em um cristal e solidificado através do tubo ascendente; quando a pressão é liberada, a liga rara retorna ao cadinho através do tubo ascendente, por isso é importante projetar e usar adequadamente um tubo ascendente-de baixa pressão.
(4) Dispositivo de pressão de nível de água e sua especificação de pressão
Na fundição sob pressão, um bom controle do enchimento e da pressão do molde é a chave para obter uma boa fundição. Este controle é totalmente realizado pelo sistema de controle de pressão do nível de água. De acordo com os requisitos de várias peças fundidas, o sistema de pressão da água deve poder ser ajustado seletivamente dentro dos limites do processo, o desempenho deve ser estável e confiável e a estrutura deve ser de fácil manutenção.
Aplicativo
A fundição-de baixa pressão é a primeira tecnologia de fundição anti{1}}gravidade e tem sido usada na produção industrial desde a década de 1940. Atualmente, a fundição de baixa-pressão é amplamente utilizada para produzir peças de alumínio e magnésio, como cubos de rodas de automóveis, blocos de cilindros, cabeçotes de cilindro, pistões, carcaças de radiadores, impulsores, volantes e outras peças com diversas propriedades e requisitos de alta qualidade. Quando usados para produzir aço, como rodas de aço, são necessários materiais especiais não{6}}inflamáveis para tubos ascendentes. A fundição-de baixa pressão também pode ser usada para pequenas peças fundidas de cobre, como juntas de tubos, torneiras de banheiro, etc. Esta tecnologia foi desenvolvida em países estrangeiros.
